光伏組件(或太陽電池組件)用鋁合金邊框作為光伏組件的關鍵支撐與安裝固定部件，其質量可靠性將直接關系到光伏組件實際安裝后的正常運行與否。鋁合金邊框作為光伏組件外圍支撐材料，需要在25年的時間里經受濕熱、濕冷、鹽霧等惡劣環境的考驗，如果出現質量等問題，將切實影響光伏組件的實際使用壽命。
本文為幫助企業尋找鋁合金邊框出現的“霉斑”原因，為企業解決糾紛提供技術支撐，為問題的治理與防護提供技術依據。
1.試驗樣品及方法
該光伏組件用鋁合金邊框的合金牌號及供應狀態為：6063-T5。從鋁合金邊框上取下問題部分及正常部分，共兩段樣品進行對比分析。
1.1化學成分分析
試驗材料為“霉斑”部分和正常部分的鋁合金基材，用X射線熒光能譜儀(生產廠家為美國ThermoFisher公司，型號為QUANT’X)，分析兩部分的基材化學成分。
1.2氧化膜膜厚分析
試驗材料為“霉斑”部分和正常部分的鋁合金基材，用渦流測厚儀(生產廠家為德國ElektroPhysik，型號為7400F1.5)，分析測試兩部分的陽極氧化膜膜厚。每個樣品分別測試兩次(取兩次平行測試結果)。
1.3微觀形貌與能譜分析
采用蔡司ZESS公司的OMEGA型場發射掃描電子顯微鏡觀察試樣的“霉斑”、“霉斑”內部和正常部分的鋁合金邊框微觀形貌及其EDS能譜。
2.結果與討論
2.1化學成分與平均膜厚分析結果

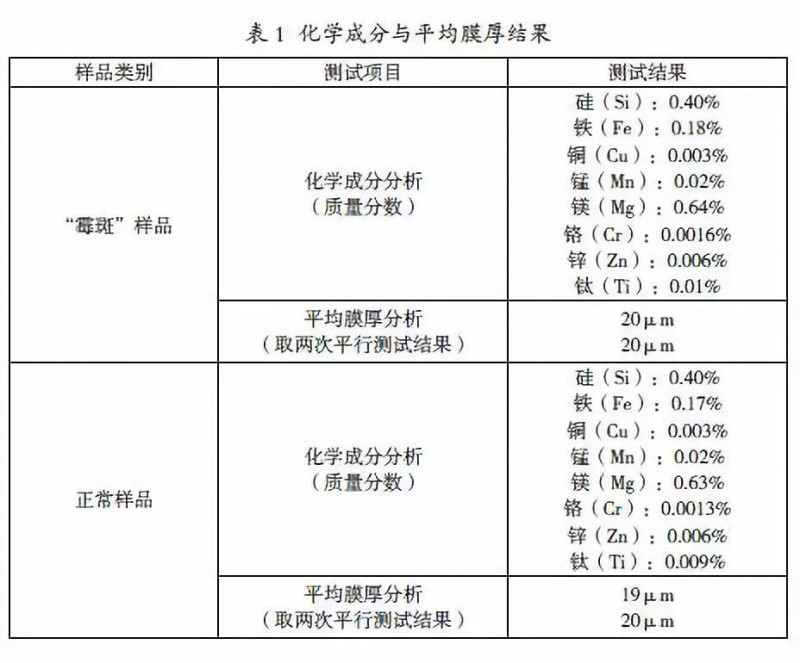

化學成分與平均膜厚結果見表1。從表1化學成分分析可以看出，正常邊框和“霉斑”邊框材質均滿足6063牌號要求，且膜厚無差異。
2.2孔洞微觀形貌與能譜分析結果

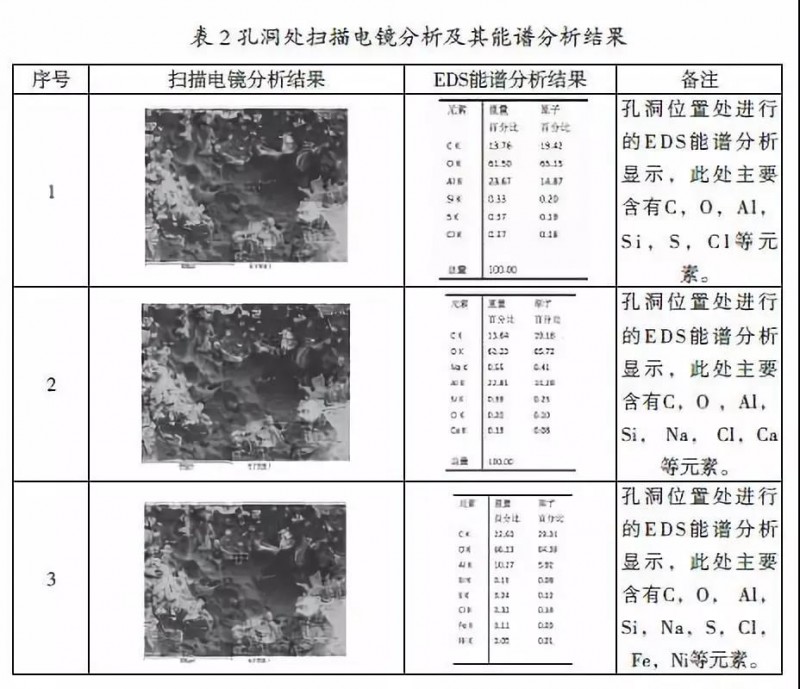

孔洞處的掃描電鏡分析及其EDS能譜分析見表2。
2.3分析與討論
從上述表2的鋁邊框孔洞處及鋁邊框表面的掃描電鏡分析及EDS能譜分析的元素差異可以看出，在孔洞處，除了相同元素之外，孔洞內主要是S，Cl等陰離子元素，而孔洞周圍則是Ca等陽離子元素。根據文獻。此處形成了微區電池，產生電化學腐蝕現象，導致作為鋁邊框基體的純鋁快速溶解，形成腐蝕性的孔洞，并最終表現為點腐蝕。各孔洞處均發現S，Cl等陰離子元素，Cl離子在潮濕環境下會在孔洞缺陷處吸附于基體上，形成微區電池結構，形成腐蝕正反饋，進一步加重了局部微區的腐蝕。在純鋁區域，電位更負，是陽極，在腐蝕介質如S、Cl離子的作用下，使得Al基體的溶解形成了帶有殘留物的腐蝕坑，潮濕環境下腐蝕繼續惡化，腐蝕坑向縱深的發展，于是表面就表現為帶有殘留物的腐蝕坑，最終表現為鋁邊框表面出現“霉斑”析出物。
結論
經分析，鋁邊框表面的“霉斑”為點腐蝕導致，引起點腐蝕損傷的原因是光伏組件存放在潮濕環境中，尤其是存在活性陰離子氯這一腐蝕性元素。樣品表面鹵素離子的存在加速了腐蝕效果，建議對鋁合金邊框進行加速鹽霧試驗等確認腐蝕防護效果，防止光伏組件安裝后鋁邊框斷裂的產生。
參考文獻
[1]孫柯，薛前利，李鍇.芻議如何保證太陽能光伏組件產品質量[J].科技創新與應用，2012(23)：61.
[2]林存超.光伏組件質量問題分析及安裝質量控制[J].中國科技信息，2015(2)：204-205.
[3]GB5237.1-2008，鋁合金建筑型材第1部分：基材[S].
[4]GB/T7999-2007，鋁及鋁合金光電直讀發射光譜分析方法[S].
[5]GB/T4957-2003，非磁性基體金屬上非導電覆蓋層覆蓋層厚度測量渦流法[S].
[6]GB/T3190-2008，變形鋁及鋁合金化學成分[S].
[7]邵麟.鋁合金在3.5%NaCl溶液中的腐蝕行為研究及外加陰極電流保護[D].哈爾濱工程大學,2012.
[8]張建新，楊迎新.6063鋁型材表面斑點腐蝕的成因分析[J].鋁材表面處理，2002，Vol21-6：38-40.
孟慶法1，2 黃艷萍1，2 戴 軍1，2
1. 無錫市產品質量監督檢驗院2. 國家太陽能光伏產品質量監督檢驗中心 中國新技術新產品
