一、傳統雙玻組件固定方式 雙玻組件是由兩片玻璃與電池所組成的光伏組件。由于雙面都是玻璃，所以透光性好。就目前市場而言， 雙玻/雙面組件常規采用以下 2 種固定方式：

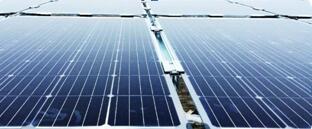

第一種固定方式：鋁合金壓塊+EPDM 橡膠（雙面雙玻組件）
根據整理行業內多個實際項目，總結可能存在以下 2 個風險：
風險 1：壓塊安裝中存在施工困難，長期安全隱患較大，橡膠條耐久性問題等； 風險 2：大風下壓塊部位與組件撕裂
第二種固定方式：組件背部掛鉤（常規雙玻組件）
.jpg)
存在風險：背部掛鉤式安裝不便，并且不適用于雙面組件（背部有直接遮擋，如上圖所示）。
二、中信博新能源創新型固定方式
針對以上各種實際存在的安裝不便、不能最大化利用組件背面發電等問題，中信博新能源獨立研發了可應用于雙玻及雙面的專利四點/六點安裝的安裝方式。

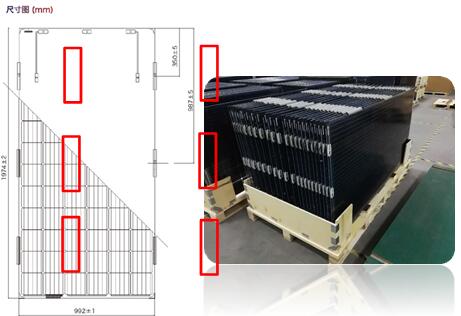

1. 設計原理與成本優勢 本文以六點安裝為示意，紅框內為鋁塊，如下左圖所示：新設計組件安裝方式是在常規組件安裝壓塊的位置取消外置壓塊，直接利用 6 或 4 個鋁塊，用傳統鋁合金邊框組件的加工工藝，組件在生產出庫 前直接用膠黏貼在組件長邊框的安裝位置。如此以來，通過調整組件背部檁條、主梁的固定方式及相對位置，可以最大程度實現組件背面無遮擋，將雙面組件的增效達到最大值,并且可靠性高，可實現節省 0.1 元/W 邊框成本。不僅如此，因為壓塊在工廠進行預安裝（見圖右），使得電站現場安裝組件快速便捷，降低項目人工成本。
2. 結構原理與安裝優勢

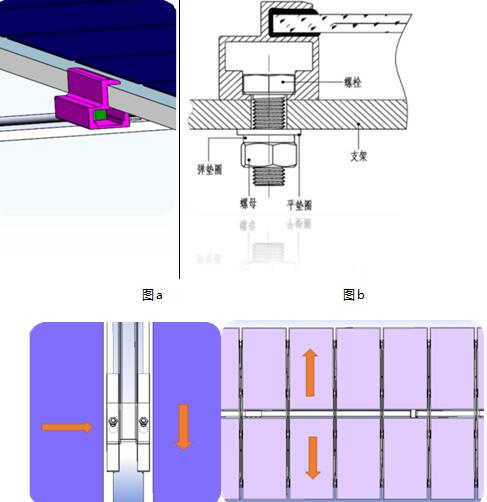

專利四點/六點安裝的安裝方式是采用螺栓與組件安裝夾塊連接，組件位置在檁條寬度之外，設定組件高度
略高于檁條（見圖 a 和圖 b）。夾塊底部采用六角型快速安裝槽口，安裝時將六角螺栓頭放入壓塊槽口， 滑動螺栓進入壓塊內腔后會滑動到指定位置（見圖c和圖d）。由于內腔尺寸相對約束，這樣在安裝時只 需要單側使用扳手緊固，即可完成對組件的安裝，相對傳統壓塊安裝更加便捷。
3. 組件安裝原理與優勢

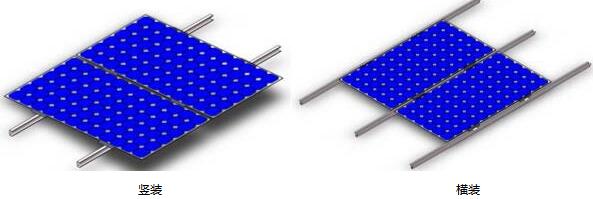

根據項目實際需求，可采用橫放和豎放兩種安裝方式，在滿足標準雙玻組件的安裝方式外可以兼容雙 面組件的背面采光設計要求，并且所有粘結工作在組件工廠完成。
目前，中信博研發的專利四點/六點安裝的安裝方式和雙玻/雙面組件的組合方式吸引了諸多項目投資者的 咨詢。如果您也感興趣，歡迎來中信博工廠近距離了解。
