本文，將與您探討五種夏季最常見的逆變器報錯及故障，希望在這個夏天，讓電站“光力全開”!
陰雨天氣，套管等潮濕易進水;AC接線不當也可能導致個別機器進水;組件防水盒也可能被熱壞了……
這些問題，最常見的報錯信息就是“對地絕緣阻抗過低”。
現場檢查組件的直流線纜和接地情況。
1、檢查直流線纜
據統計，大部分的面板絕緣阻抗問題是直流線纜破損導致，包括組件之間的線纜，組件至逆變器之間的線纜，特別是墻角的線纜和沒有穿管露天鋪設的線纜，需要仔細檢查。

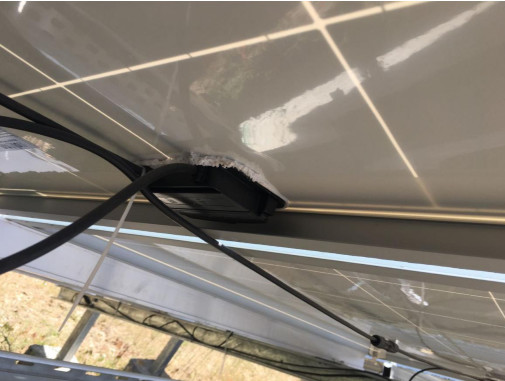

許多項目現場直流線多跟組件面板有接觸，時間長可能因直流線外皮老化而對組件背面造成一定程度腐蝕。
應避免線纜直接接觸組件背部;使用防腐蝕，防老化等級較高的線纜。
2、檢查組件側接地和套管進水
光伏系統沒有良好接地，同樣會影響逆變器正確地檢測組件對地絕緣阻抗值，現場容易出問題的地方包括：
組件支架接地
對于組件的接地，一般選用40*4mm的扁鋼或者φ10或者φ12的圓鋼，最后埋入深度1.5m的地下，光伏組件的接地電阻要求不大于4Ω，對于達不到接地電阻要求的，通常采用添加降阻劑或選擇土壤率較低的地方埋入。
逆變器側接地
1、工作接地
NS機型PE端/DNS機型PE端
SDT&DT 機型PE端
一般工作接地(PE端)接到配電箱里的PE排上，再通過配電箱做接地。
2、保護接地
逆變器機身的右側有一個接地孔是做重復接地，保護逆變器和操作人員的安全。
逆變器的機殼保護接地可以單獨使用接地極，也可以和配電箱共用一個接地極(通常)，如下圖所示。
3、配電箱側接地
1、防雷接地
交流側防雷保護一般由熔斷器或斷路器和防雷浪涌保護器構成，主要對感應雷電或直接雷或其他瞬時過壓的電涌進行保護，SPD的下端接到配電箱的接地排上，如下圖所示。
2、箱體接地
根據《建筑電氣工程施工質量驗收規范》6.1.1柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地(PE)或接零(PEN)可靠;裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。
配電箱的柜門與柜體要做跨接線，保證可靠接地，如下圖所示。
配電箱內設備所有的接地線均要與PE排連接，再有PE排引出，如下圖所示。
以上，從組件側、逆變器側、配電箱側三個方面介紹了戶用光伏系統的接地方式。
