隨著國家明確光伏發電補貼執行退坡機制，如何確保投資商電站收益率和業主收益率，戶用光伏系統裝機容量在條件允許范圍內越來越大的趨勢逐漸明顯。
相關政策規定：?jiǎn)蜗嗖⒕W(wǎng)電站一般不超過8kW，否則需要采用三相并網。且國內某些農村地區不具備三相電使用權，在項目審批時候只能選擇單相（三相電必須要繳納上萬元的建設費用）。
在安裝8kW電站時，有些廠家推薦客戶采用5kW+3kW或4kW+4kW兩臺逆變器的方案。本文從建造成本、發電效益、系統損耗、監控運維等各方面來進行綜合對比，為什么8kW單相逆變器會成為戶用光伏系統的首選。
首先以5kW+3kW逆變器設計的光伏系統和單臺8kW逆變器設計的光伏系統進行對比

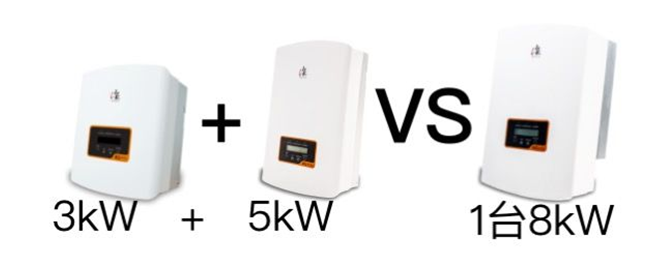

圖12臺VS1臺

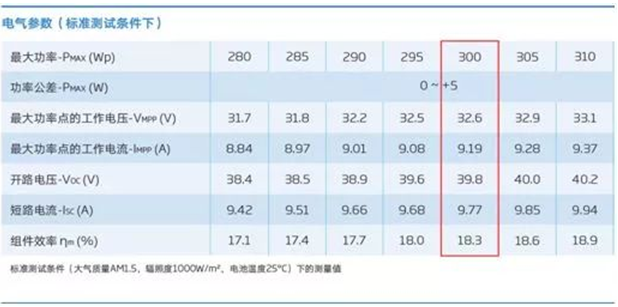

系統選用的300Wp組件技術參數如下：
圖2300W組件參數
傳統做法：5kW+3kW模式，需要兩臺逆變器，其中3kW的機器接一串共10塊組件，5kW的機器接兩串，每串接10塊組件。

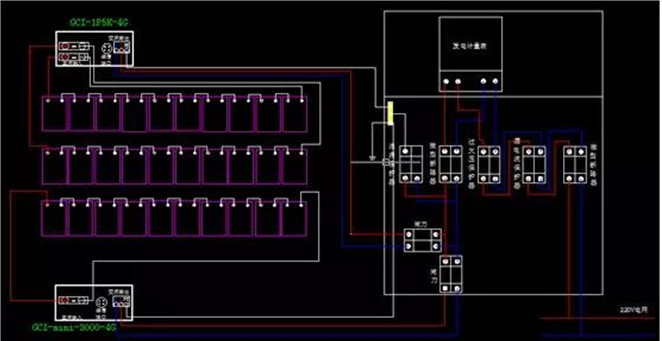

圖33kW+5kW逆變器的系統設計原理圖
錦浪8kW解決方案：采用錦浪8kW單相GCI-1P8K-4G，有3路MPPT，30塊組件分3串接入逆變器：
MPPT1：10塊一串，1串接入
MPPT2：10塊一串，1串接入
MPPT3：10塊一串，1串接入

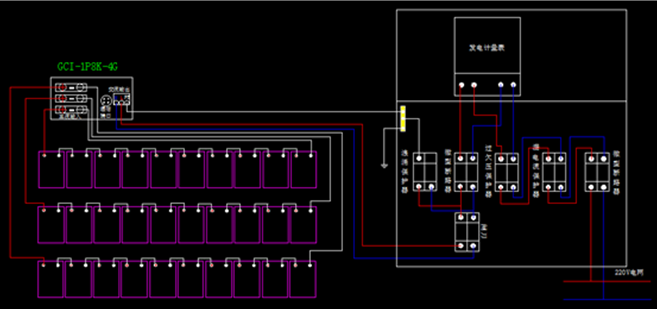

圖4單臺8kW逆變器的系統設計原理圖

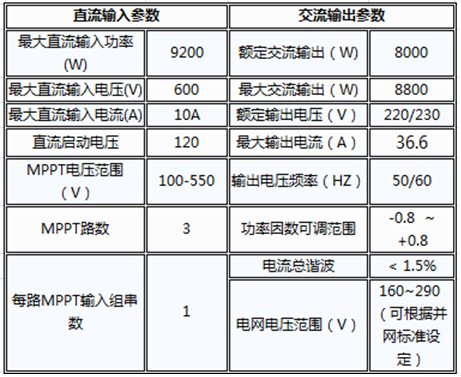

錦浪8kW單相GCI-1P8K-4G電氣參數：
表1GCI-1P8K-4G電氣參數表
優勢一單臺8kW安裝更簡單，更美觀
圖5系統安裝流程比較圖
由上圖可知：采用單臺8kW逆變器配置的系統，安裝過程更為簡單，快捷。

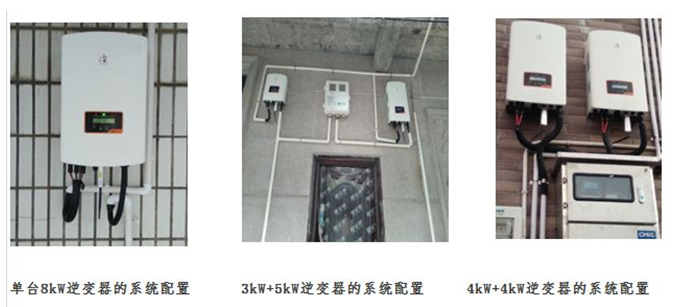

不難看出：采用單臺8kW逆變器配置的系統，安裝空間更小！PVC管和交流線纜更省！整體更美觀！
優勢二單臺8kW建造成本更低

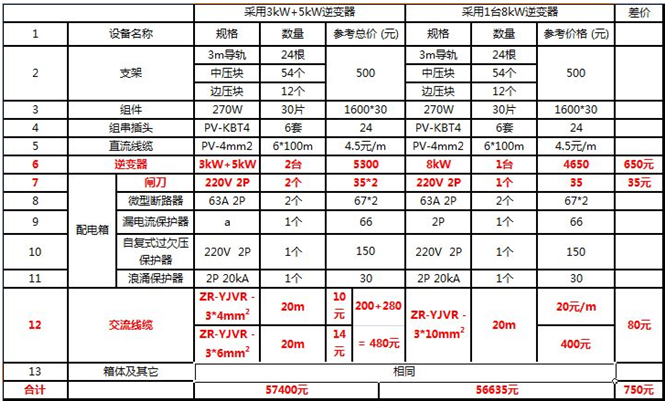

如下成本核算對比表：一套8kW系統如果采用5kW+3kW或者4kW+4kW的模式逆變器，系統建造成本估算在57400左右，而采用單臺GCI-1P8K-4G單相逆變器，系統建造成本估算在56635左右。一套系統大約可以節省750元的成本。
表2建造成本比較表
>>>>注：上述設備價格為參考價格，實際購買中按照所選品牌和規格的不同會有部分出入，且未包含人工和其它成本。

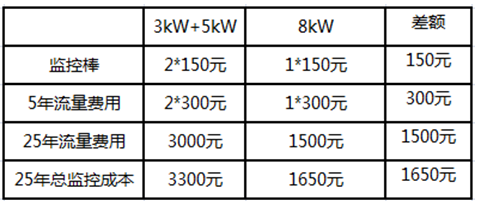

表3監控成本比較表
>>>>在監控成本上，單臺8kW逆變器使用一個監控棒，一份流量套餐。因此整體監控成本是使用3kW+5kW逆變器的一半。總之，單臺8kW逆變器的建造成本至少節省750元，25年總監控成本要節省1650元。
優勢三單臺8kW的系統發電效益更高
01發電量估算

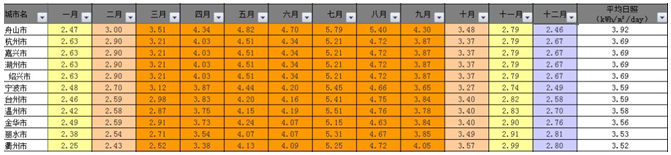

圖6浙江地區日照時數表
裝機容量9kW，PR=80%，浙江地區的光照按照全年每天3.6小時計算，（參照——全國各省峰值日照時數），全年發電估計時間為1326小時，預估該項目首年發電量10512度。首年衰減為2.5%，25年末最低功率為80%。

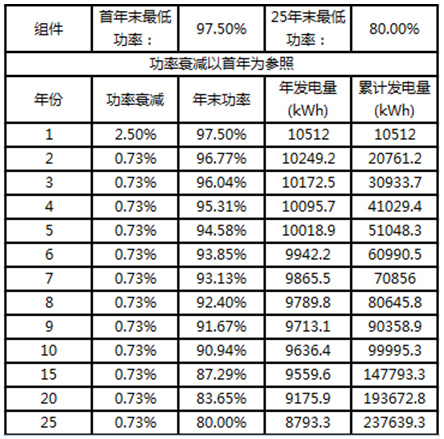

表4系統發電評估表
>>>注：10年累計發電量9.9萬度電，25年累計發電量超過23萬度電。
02系統損耗對比

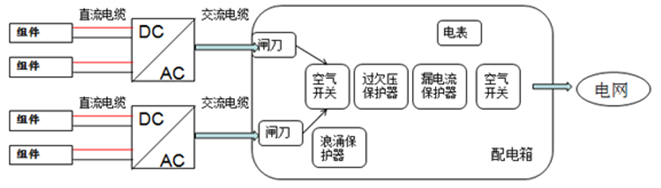

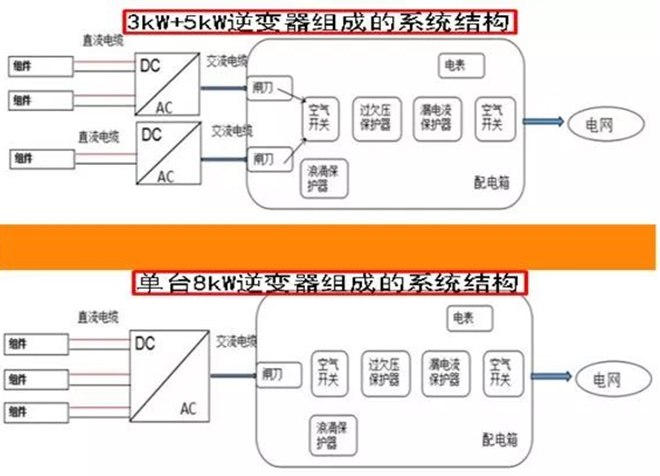

圖6系統結構對比圖
如上圖兩種配置系統結構，兩者直流端接線相同，交流側3kW+5kW逆變器比單臺8kW逆變器多一路交流配線。若交流側按照1%的損耗來計算，則系統損耗情況如下表所示

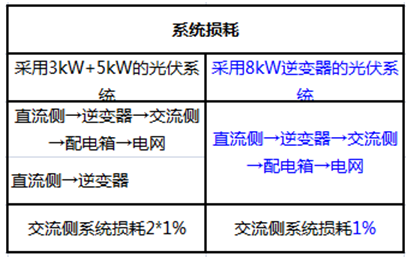

表5不同逆變器光伏系統的配置表比較
由上述配置知：采用3kW+5kW逆變器所配置的光伏系統，系統損耗為2%，采用一臺8kW逆變器所配置的光伏系統，其系統損耗為1%。25年發電量損失為237639.3X1%=2376.393度電（表4，發電量估計），若考慮到不同逆變器的轉換效率和系統故障率，采用單臺8kW逆變器配置的系統25年可多發近2800度電，因此采用一臺8kW逆變器所配置的光伏系統發電效率更高。
結合優勢二、優勢三:8kW光伏系統采用單臺8kW逆變器設計，25年額外收益為：
W=建造成本收益+監控成本收益+額外發電收益=750+1650+2800*0.8（每度電按0.8元計算）=4640元
對于投資商和安裝商來說，這樣的戶用型電站無論是容量上還是數量上都更大，因此對比收益也就更大。假設是100戶單臺8kW逆變器設計的系統，25年額外收益至少46萬元。
優勢四單臺8kW監控運維更方便
使用2臺逆變器，很多非專業用戶不了解發電數據如何相加，也就不知道具體的發電量到底是多少，當然監控商可以將兩臺逆變器發電上報數據整合到一個頁面上，但對于各逆變器的直流輸入電壓、電流；交流輸出電壓、電流；系統故障預警等信息則需要分別在兩個不同的頁面上進行觀看，這樣在后期難以進行系統維護、信息統計和故障分析。
使用一臺GCI-1P8K-4G逆變器的話，各個數據都能在一個頁面上顯示，清晰易懂。

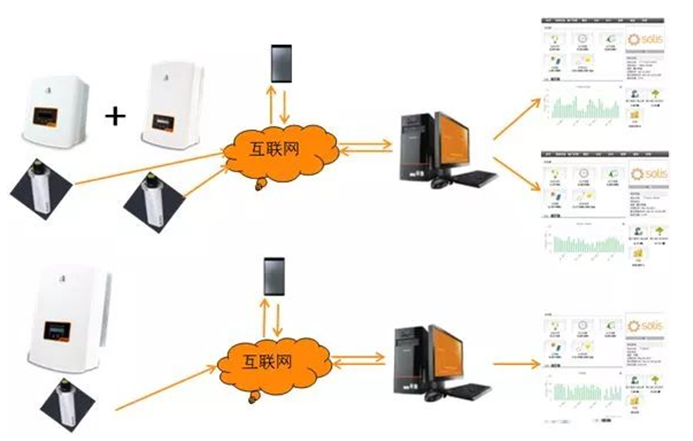

圖7監控優勢比較圖
優勢五單臺8kW的系統可靠性更高
8kW的光伏系統若采用兩臺逆變器，則組件、直流線纜、逆變器、交流線纜組成兩個獨立的系統，并通過后面配電箱匯總并入電網。因此在系統故障分析時要看成兩個獨立的系統。

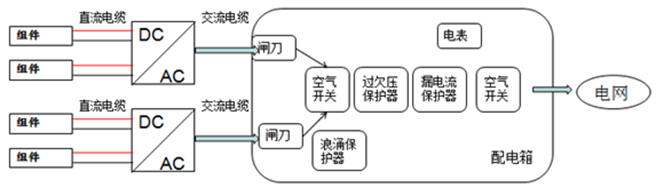

圖8采用3kW+5kW逆變器所配置的光伏系統圖
圖9采用一臺8kW逆變器所配置的光伏系統圖
由上圖可知，采用3kW+5kW逆變器的光伏系統，當某一個分支光伏系統發生故障時，會影響到整個光伏系統的穩定性。例如，如果其中一個系統產生漏電流故障，則系統漏電流保護器動作，會使兩個分支光伏系統均斷開電網；或者某一個系統產生輸入過壓故障，則系統微型斷路器動作，也會使整個光伏系統斷開電網。從而影響正常系統的可靠運行。
因此，采用單臺8kW逆變器設計的光伏系統的可靠性比采用3kW+5kW逆變器設計的光伏系統高1倍。
結論
在安裝8kW系統時，使用一臺8kW單相逆變器相比傳統方法的5kW+3kW或4kW+4kW模式，在前期建造成本，后期收益、監控運維，以及發電量收益上，有著很大的優勢。
