項目地點位于浙江省華潤某電廠，安裝容量為5.2MWp，安裝在廠房屋頂，安裝方式為

　　

　　平鋪安裝。本項目使用單塊功率為220Wp的單晶組件，組件的參數表如下：


　　


　　本工程并網逆變器最大直流輸入電壓為880V，最大功率跟蹤電壓范圍為420-820V，組串中的光伏電池數量決定于并網逆變器的最大直流輸入電壓、MPPT電壓范圍，因此確定本項目的組串數為21串。在此串聯數下，組串最大功率電壓為：28.22V×20=564.4V；組串開路電壓為：36.69V×20=733.8V。

　　

　　本工程匯流箱選用的是16路匯1路的戶外直流防雷匯流箱，16路20串的組件接入匯流箱，由一路送出至直流柜，因此整個匯流箱的開路電壓為：733.8V；工作電壓為：564.4V；工作電流為：7.8A×16=124.8A。

　　

　　2、測試方法

　　

　　2.1測量方法

　　

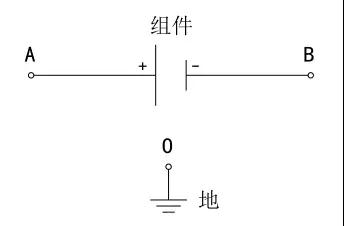

　　利用萬用表，分別測試組件正負極分別對地及正負極之間的直流電壓值，具體原理如下圖是組件與地的一個示意圖，首先，選取地電位UO為0，即UO=0；則UAO+UBO=UO；UAO﹣UBO=UAB。如果A端接地，則UBO=﹣UAB，UAO=0；如果B端接地，則UAO=UAB，UBO=0。此方法是一個理論測試方法，在實際測試中，由于組件正負極對地的低壓是電容電壓，用萬用表測試時，萬用表相當于一個負載給電容放電，這樣電壓會逐漸降低，但是剛開始測試時測到的電壓就是UAO、UBO的初始值。


　　


　　２.2測量過程

　　

　　測試工具：萬用表

　　

　　測試過程：①將萬用表打到直流1000V的檔位；②黑色表筆對地（O），紅色表筆分別

　　

　　對正、負（A、B）；③黑色表筆對負（B），紅色表筆對正（A）；④測試后分別記錄下數

　　

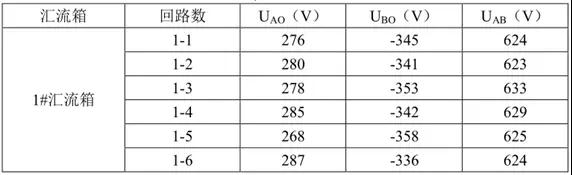

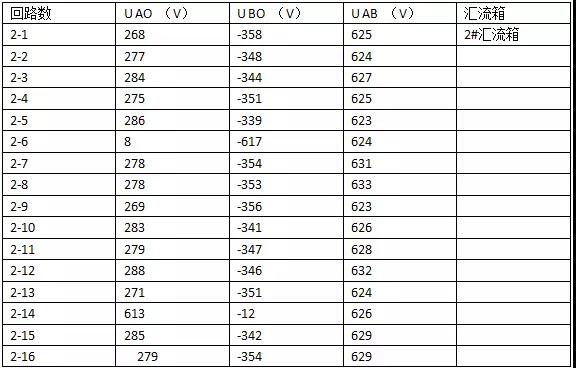

　　據。本次測試以匯流箱為單元進行，抽取了2個匯流箱32個組串進行了測試分析。相關測試數據如下表：

　　

　　測試天氣：多云，時間：15:10，溫度：34℃


　　



　　備注：理論開路電壓為UAB=733.8V，由于組件安裝方式為平鋪，測試溫度、時間和天氣的影響，測出的開路電壓數據比理論值低。

　　

　　3、數據的分析及驗證

　　

　　通過對上面兩組數據的分析后，1#匯流箱16組開路電壓數據與理論開路電壓不相等，這是由于組件安裝方式為平鋪，測試溫度、時間和天氣的影響，測出的開路電壓數據比理論值低，是正常的。利用公式UAO+UBO=UO；UAO﹣UBO=UAB進行計算后，發現測試數據和理論計算完全吻合。2#匯流箱的2#-6回路數據不正常，我們進行了現場檢查驗證，發現2#匯流箱的2#-6回路的正極線皮破損，直接與檢修走道接通，檢修走道是直接接地的，導致了絕緣的降低，將破損線皮處理再去測試UAO=278V，UBO=349V，UAB=626V，測試證明了此方法是正確的，為了再次確認測試方法的可行性，我們對2#匯流箱的2#-14回路負極認為制造接地故障，測試數據為表3-2中所示，數據也顯示除了負極接地，恢復后測試數據UAO=282V，UBO=345V，UAB=628V，數據正常，因此證明次測試方法是有效可行的。雖然此測試方法有效可行，但是用這種測試，由于整個光伏電站組串數量多，如果是裝機容量大的電站，工作量相當大，這樣的測試方法效率低下，經過對數據的再次分析發現，由于匯流箱是將十六路組串電流并聯后由一回出線送出，如果16路中任意一路絕緣測試不正常，那么匯流箱出線的絕緣測試也將不正常，我們對故障匯流箱出線進行了測試，結果測試數據符合理論分析。利用這種方法測試的話只要測試匯流箱出線便可找出故障在哪個匯流箱，然后再去測試找出故障回路，不用對每個匯流箱的每一個回路進行測試，這樣也提高了測試效率。

　　

　　4、結論

　　

　　利用萬用表測試組件或匯流箱出線的正負極分別對地及正負極之間的電壓值這種方法，可以有效的檢查光伏方陣直流回路的絕緣，并且利用直接測試匯流箱出線的正負極對地及正負極之間的電壓值的方法可以減少測試工作量，提高測試效率，更快的達到光伏陣列直流系統絕緣測試目的。
