對于此種屋面，光伏組件可沿屋面坡度平行鋪設，也可以設計成一定傾角的方式布置。上部支架可通過不同的連接件、緊固件與屋面承重結構連接。常見的彩鋼板屋面的主要形式有：直立鎖邊型、角馳型、卡口型、明釘型等。

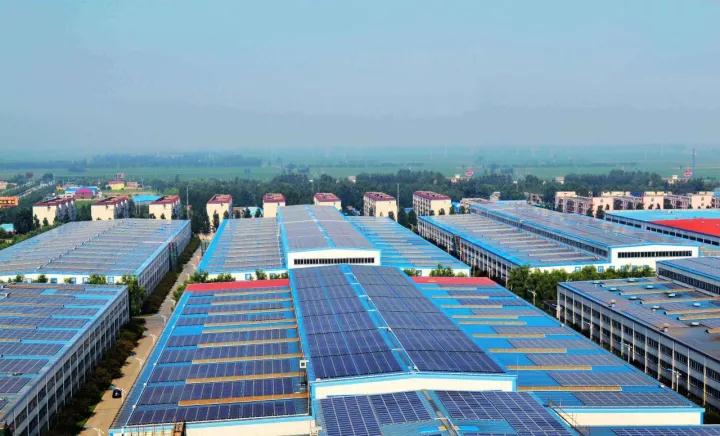

屋面光伏發電項目屬于對已有建筑物彩鋼屋面的改造項目，因而建筑物的屋面形式、建筑物的結構形式、光伏陣列的布置形式及光伏組件本身的形式，以上條件的多樣性決定了屋面光伏支架的形式多種多樣。
彩鋼屋面的形式及建筑物的結構形式對光伏支架的工程造價影響較大。一般來說，屋面的防水等級越高，屋面防水層不外露，屋面的活荷載越大及建筑物整體結構較好、承載能力較強的屋面，光伏支架的工程造價越低，反之，工程造價越高。
彩鋼瓦屋面電站設計方案中有幾個重要的注意事項：
1、明確光伏組件的形式及鋪設方式，清楚原有建筑物的屋面形式。
2、清楚原有建筑物的結構形式并對主要結構受力構件進行核算。
3、根據原有建筑物的屋面形式、結構形式、光伏陣列的布置形式、光伏組件本身的形式、結構核算結果及可能的施工措施等多項條件，給出各種可行的支架布置方案，確定最優的布置方式。
4、屋面光伏項目有其施工上的特殊性，綜合考慮現場施工條件，選擇合適的施工工藝，并給出施工中的注意事項、施工保護劑安全施工措施等。
工程施工中遇到的問題和改進的建議及措施：
一、采用最佳的支撐方案和傾角方案，來解決積水、積塵和高溫帶來的影響。
在建設分布式電站時，可以利用屋頂彩鋼瓦坡度來進行評估。彩鋼瓦基本與工業相關，彩鋼瓦在夏天的時候溫度很高，高溫對發電效率會有一些影響。
二、光伏組件采用橫向排列，減少陰影面積，提高有效利用面積，從而增加發電效率。
三、夏季時，彩鋼瓦經暴曬后溫度非常高，加之工業廠房本身的室內溫度比較高，這樣對組件的發電效率十分有影響。在彩鋼瓦上增設噴灑裝置，既利于電站的降溫，又利于瓦面的降溫。
四、設計合理的組串走線，降低線纜長度與線損。
五、使用組串式逆變器，提高弱光利用率，逆變器低電壓?jiǎn)?dòng)，綜合利用時數提高。
