目前常用的山地光伏3D設計軟件都是基于某一種成熟軟件的高級應用插件。比如Helios3D是基于Civil3D的插件,博超PDP是基于AUTOCAD的插件，CANDELA3D是基于草圖大師SketchUp的插件。
由于SketchUp(草圖大師)在國內應用較多，且界面直觀容易上手，所以下文用SketchUp的山地光伏分析插件進行分析。

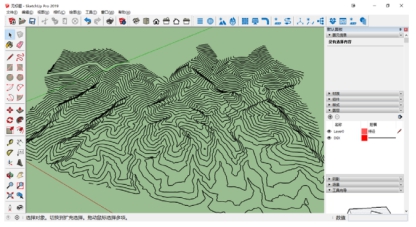

第一步：導入等高線地圖。將處理過的平面等高線地形圖輸入SketchUp可以生成相應的3D山地等高線地形圖。如圖1草圖大師生成的3D山地等高線地形圖。設計師此時在軟件界面上就可以更直觀的對設計對象的地形地貌有一個全面的了解。為了更加的直觀和真實，下一步會將等高線圖轉化為山體的表面。
圖1 草圖大師生成的山地地形圖

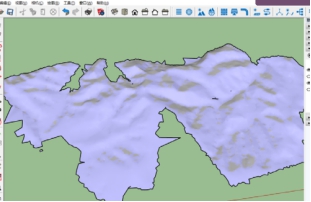

第二步：對山體進行分析。①需要篩選出北向的山體并剔除。②剔除東西朝向無法布置的區域。③根據施工難度剔除坡度較大的區域。得到圖3 山體分析圖
圖2 山體分析圖

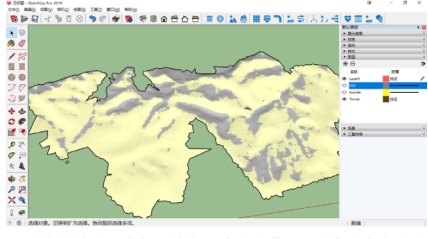

第三步：對適合布置組件的區域進行日照分析。例如根據冬至日9:00-15:00無遮擋這一規則進行陰影分析。再次剔除不符合條件的山地。如圖4圖中土黃色部分代表合適的部分，灰色則相反。
圖3 山體二次分析圖

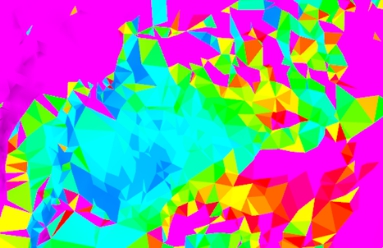

第四步：輔助分析布置間距。此時的山體被“解析”成了許多三角形，軟件會根據預設的擬布置方陣尺寸和傾角對每一個“三角形”進行分析計算，得到適合的布置間距。軟件對三角面的解析以及一些其他的分析計算量特別大，越復雜的山體對計算機的配置要求越較高。建議采用有獨立的顯卡的計算機，內存建議16G。
圖4 軟件解析過的山體
第四步：分區和布置組件。軟件會通過各種顏色對三角面進行標示，并可自動劃分區域，設計人員也可以手動分區。地形分區示意如圖5。粗紅線框出的各個不規則圖形就是物理量相似的區域。設計人員可以通過調整相關參數，減少分區精度，減少圖形的數量。
圖5 地形分區示意圖

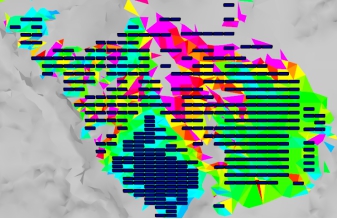

布置組件前需要設置好組件陣列的排布方式：行列數、垂直或水平布置、傾角、方位角等設計參數。系統會按照最優方式布置組件。如圖6組件陣列布置圖
電氣設計人員可以根據分區的“粗紅線圖”(角度、坡度一致)結合組件排布的布置圖，酌情考慮組件陣列接入匯流箱、逆變器、箱變的位置和接線方案。這里不做贅述。
圖6 組件陣列布置圖
總結：使用軟件進行輔助設計，可以讓設計人員有的放矢的進行設計，踏勘人員可以拿著設計草圖在現場對圖紙進行優化，重新測設和調整布局。可以極大提高效率和設計的準確度。
