儲能系統的主要模式有配置在電源直流側的儲能系統、配置在電源交流側的儲能系統和配置在負荷側儲能系統等。
1、配置在電源直流側的儲能系統
配置在電源直流側的儲能系統主要可安裝在諸如光伏發電的直流系統中，這種設計可將蓄電池組合光伏發電陣列在逆變器直流段進行配接調控，如圖1。該系統中的光伏發電系統和蓄電池儲能系統共享一個逆變器，但是由于蓄電池的充放電特性和光伏發電陣列的輸出特性差異較大，原系統中的光伏并網逆變器中的最大功率跟蹤系統(MPPT)是專門為了配合光伏輸出特性設計的，無法同時滿足儲能蓄電池的輸出特性曲線。因此，此類系統需要對原系統逆變器進行改造或重新設計制造，不僅需要使逆變器能滿足光伏陣列的逆變要求，還需要增加對蓄電池組的充放電控制器，和蓄電池能量管理等功能。一般而言，該系統是單向輸出的，也就是說該系統中的蓄電池是完全依靠光伏發電充電的，電網的電力是不能給蓄電池充電的。

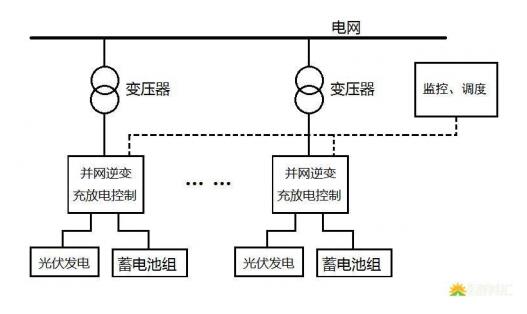

圖1、配置在電源直流側的儲能系統
該系統光伏發電陣列發出的電力在逆變器前端就與蓄電池進行了自動直流平衡，這種模式的主要特點是系統效率高，電站發電出力可由光伏電站內部調度，可以達到無縫連接，輸出電能質量好，輸出波動非常小等，可大大提高光伏發電輸出的平滑、穩定性和可調控性能，缺點是使用的逆變器需要特殊設計，不適用于對現有已經安裝好的大部分光伏電站進行升級改造。另一個缺點是，該儲能系統中的蓄電池組只能接受本發電單元的電力為其充電，而其他臨近的光伏發電單元或電站的多余電力無法為其充電。也就是說這種方案缺乏大電站內部電力調配的功能。
2、配置在電源交流側的儲能系統
配置在電源交流側的儲能系統也可以稱之為配置在交流側的儲能系統，單元型交流側的儲能的模式如圖2所示，它采用單獨的充放電控制器和逆變器來給蓄電池充電或者逆變，這種方案實際上就是給現有光伏發電系統外掛一個儲能裝置，可在目前任何一種光伏電站甚至風力發電站或其他發電站進行升級安裝，形成站內儲能系統，也可以根據電網需要建設成為完全獨立運行的儲能電站，
這種模式克服了直流側儲能系統無法進行多余電力統一調度的問題，它的系統充電還是放電完全由智能化控制系統控制或受電網調度控制，它不僅可以集中全站內的多余電力給儲能系統快速有效的充電，甚至可以調度站外電網的廉價低谷多余電力，使得系統運行更加方便和有效。

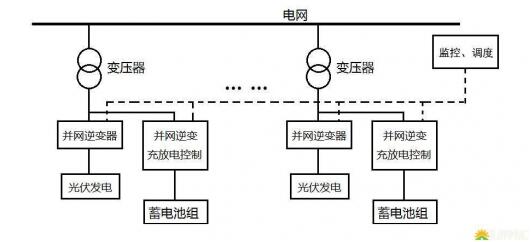

圖2、配置在交流低壓的側儲能系統
交流側接入的儲能系統的另一個模式是將儲能系統接入電網端，如圖3。顯然，這兩種儲能系統的不同點只是接入點不同，前者是將儲能部分接入了交流低壓側，與原光伏電站分享一個變壓器，而后者則是將儲能系統形成獨立的儲能電站模式，直接接入高壓電網。
交流側接入的方案不僅適用于電網儲能，還被廣泛應用于諸如島嶼等相對孤立的地區，形成相對獨立的微型電網供電系統。交流側接入的儲能系統不僅可以在新建電站上實施，對于已經建成的電站也可以很容易的進行改造和附加建設，且電路結構清晰，發電場和儲能電場可分地建設，相互的直接關聯性少，因此也便于運行控制和維修。缺點是由于發電和儲能相互獨立，相互之間的協調和控制就需要外加一套專門的智能化的控制調度系統，因此造價相對較高。

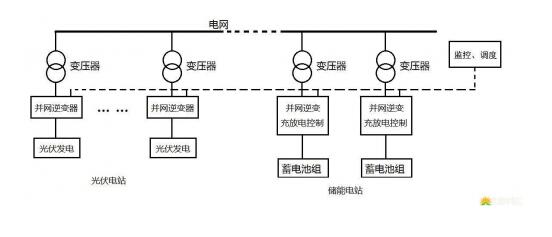

圖3、配置在交流電源高壓側的儲能系統
3、配置在負荷側儲能系統
配置在負荷側儲能系統主要是指應急電源和可移動的電動設備，譬如可充電式的電動汽車，電動工具和移動電話等。
本文僅僅是討論儲能電站的技術問題，盡管儲能電站有諸多優點，可在一些特殊場合實施和應用但是由于目前蓄電池的高效、環保、長壽命和低價格等關鍵問題沒有較大的突破，在目前大規模推廣儲能電站可能還有上網電價、補貼政策等問題。
